Aufnahmen

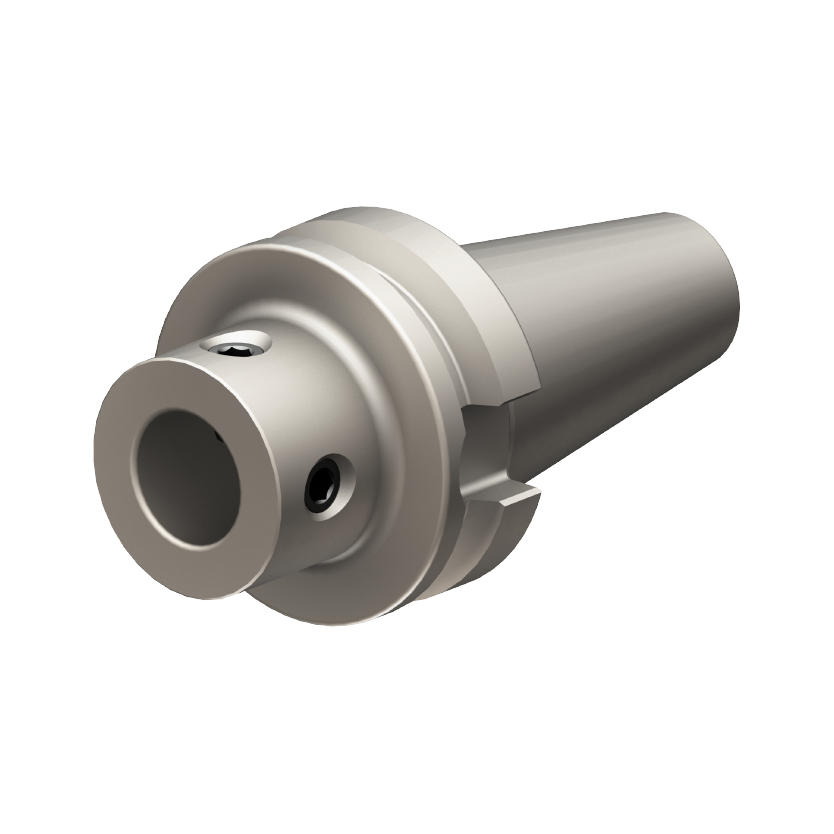

BT 30/40/50 JIS (MAS403) AD/B

Bestell-Nr.	BT	WH	D	d1	A	L	M	dxf	step	pdf
A34.530.050.049	30	WH5	50	28	49	27.00	M12
A34.540.020.054	40	WH1	20	11	54	27.00	M16
A34.540.020.093	40	WH1	20	11	93	66.00	M16
A34.540.025.054	40	WH2	25	14	54	27.00	M16
A34.540.025.093	40	WH2	25	14	93	66.00	M16
A34.540.025.127	40	WH2	25	14	127	100.00	M16
A34.540.032.054	40	WH3	32	18	54	27.00	M16
A34.540.032.093	40	WH3	32	18	93	66.00	M16
A34.540.032.127	40	WH3	32	18	127	100.00	M16
A34.540.040.054	40	WH4	40	22	54	27.00	M16
A34.540.040.107	40	WH4	40	22	107	80.00	M16
A34.540.050.054	40	WH5	50	28	54	27.00	M16
A34.540.050.107	40	WH5	50	28	107	80.00	M16
A34.540.063.064	40	WH6	63	36	64	37.00	M16
A34.550.025.104	50	WH2	25	14	104	66.00	M24
A34.550.032.065	50	WH3	32	18	65	27.00	M24
A34.550.032.118	50	WH3	32	18	118	80.00	M24
A34.550.040.065	50	WH4	40	22	65	27.00	M24
A34.550.040.118	50	WH4	40	22	118	80.00	M24
A34.550.050.065	50	WH5	50	28	65	27.00	M24
A34.550.050.104	50	WH5	50	28	104	66.00	M24
A34.550.050.138	50	WH5	50	28	138	100.00	M24
A34.550.063.075	50	WH6	63	36	75	37.00	M24
A34.550.063.104	50	WH6	63	36	104	66.00	M24
A34.550.080.075	50	WH8	80	36	75	37.00	M24
A34.550.080.104	50	WH8	80	36	104	66.00	M24
