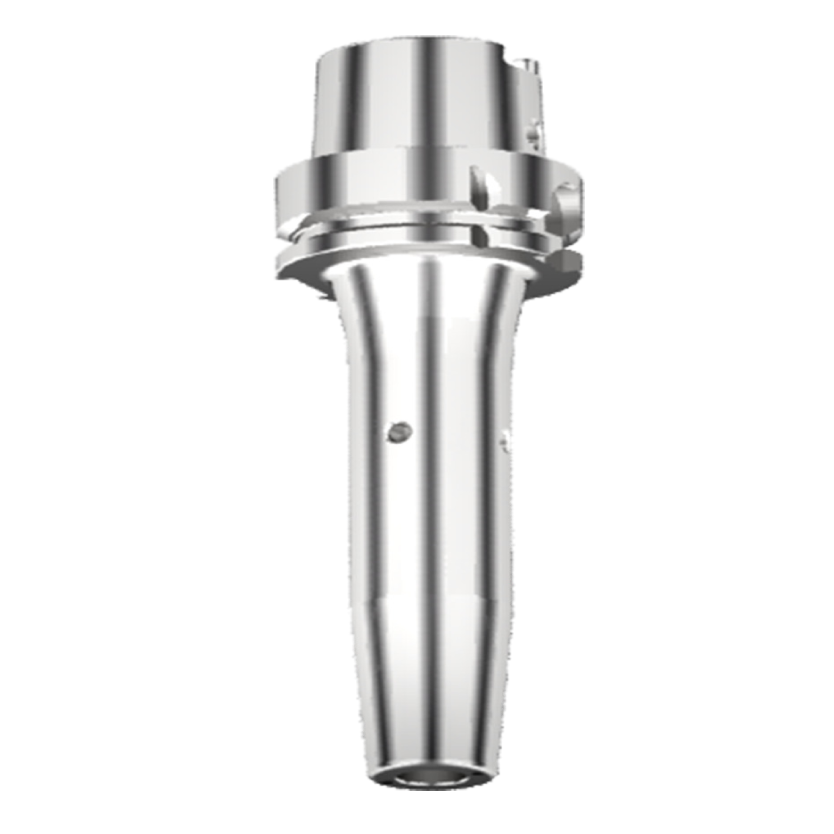

Schrumpffutter Typ S

Schrumpffutter Typ S HSK-A63

Standardausführung für hohe Klemmkraft
für HM- und HSS-Werkzeuge
Schafttoleranz h6
Rundlaufgenauigkeit 3 μm
Aufnahmen feingewuchtet G 2.5/25000 U/min
2 Cool-Jet Bohrungen (verschließbar)
axiale Längenverstellung

Bestell-Nr.	HSK A	D1	D2	D3	D4	A	L	L1	dxf	step	pdf
HA6.S06.K21.080	63	6	21	26	-	80	54	36
HA6.S06.K21.130	63	6	21	27	33	130	104	36
HA6.S06.K21.160	63	6	21	27	33	160	134	36
HA6.S08.K21.080	63	8	21	26	-	80	54	36
HA6.S08.K21.130	63	8	21	27	33	130	104	36
HA6.S08.K21.160	63	8	21	27	33	160	134	36
HA6.S10.K21.085	63	10	24	30	-	85	59	41
HA6.S10.K21.130	63	10	24	32	38	130	104	41
HA6.S10.K21.160	63	10	24	32	38	160	134	41
HA6.S12.K21.090	63	12	24	30	-	90	64	46
HA6.S12.K21.130	63	12	24	32	38	130	104	46
HA6.S12.K21.160	63	12	24	32	38	160	134	46
HA6.S14.K21.090	63	14	27	34	-	90	64	46
HA6.S14.K21.130	63	14	27	34	40	130	104	46
HA6.S14.K21.160	63	14	27	34	40	160	134	46
HA6.S16.K21.095	63	16	27	34	-	95	69	49
HA6.S16.K21.130	63	16	27	34	40	130	104	49
HA6.S16.K21.160	63	16	27	34	40	160	134	49
HA6.S18.K21.095	63	18	33	41	-	95	69	49
HA6.S18.K21.130	63	18	33	41	47	130	104	49
HA6.S18.K21.160	63	18	33	41	47	160	134	49
HA6.S20.K21.100	63	20	33	41	-	100	74	51
HA6.S20.K21.130	63	20	33	41	47	130	104	51
HA6.S20.K21.160	63	20	33	41	47	160	134	51
HA6.S25.K21.115	63	25	44	52	-	115	89	57
HA6.S25.K21.160	63	25	44	52	-	160	134	57
HA6.S32.K21.120	63	32	44	52	-	120	94	61
