Außen Drehwerkzeuge
AußenbearbeitungKniehebelklemmung

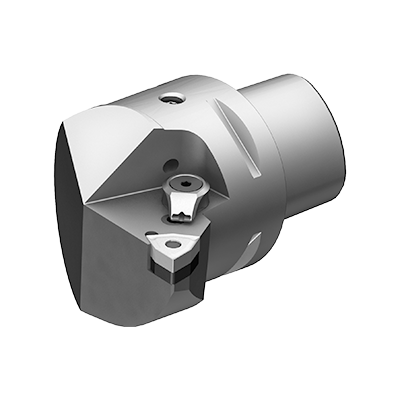

PWLN L/R
- Spannsystem: Die Wendeplatte wird mittels Kniehebelspannung Typ P gespannt
- Kühlsystem: Klemmhalter mit Kniehebelspannung besitzen eine ausgerichtete Kühlmitteldüse
| Bestell-Nr. | PSC | f | D1 min. | A | rechts/links | Wendeplatte | dxf | step |  |
|
| PS4.PWE.LLA.050-HP | 40 | 27 | 50 | 50 | L | WN . . 08 04 . . |  |
 |
 |
 |
| PS4.PWE.RLA.050-HP | 40 | 27 | 50 | 50 | R | WN . . 08 04 . . | |
|
|
|
| PS5.PWE.LLA.060 | 50 | 35 | 65 | 60 | L | WN . . 08 04 . . | |
|
|
 |
| PS5.PWE.RLA.060-HP | 50 | 35 | 65 | 60 | R | WN . . 08 04 . . | |
|
|
|
| PS6.PWE.LLA.065 | 63 | 45 | 80 | 65 | L | WN . . 08 04 . . | |
|
| |
| PS6.PWE.RLA.065-HP | 63 | 45 | 80 | 65 | R | WN . . 08 04 . . | |
|
|
|
