Außen Drehwerkzeuge
AußenbearbeitungSchraubenklemmung
SDHC L/R
- Spannsystem: Die Wendeplatte wird mittels Schraubenklemmung Typ S gespannt
- Kühlsystem: Klemmhalter für positive Wendeplatten besitzen eine ausgerichtete Kühlmitteldüse
| Bestell-Nr. | PSC | f | D1 min. | A | rechts/links | Wendeplatte | dxf | step |  |
|
| PS4.KDB.LHA.050-HP | 40 | 27 | 50 | 50 | L | DC . . 11 T3 . . |  |
 |
 |
 |
| PS4.KDB.RHA.050-HP | 40 | 27 | 50 | 50 | R | DC . . 11 T3 . . | |
|
|
|
| PS5.KDB.LHA.060-HP | 50 | 35 | 65 | 60 | L | DC . . 11 T3 . . | |
|
|
|
| PS5.KDB.RHA.060-HP | 50 | 35 | 65 | 60 | R | DC . . 11 T3 . . | |
|
|
|

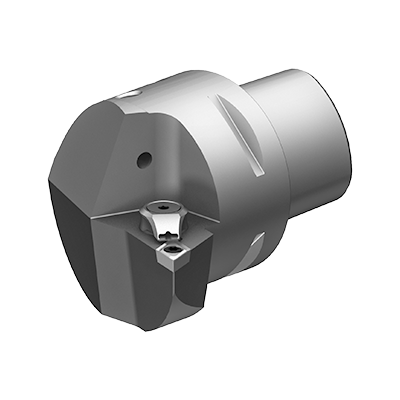

| PS6.KDB.LHA.065-HP | 63 | 45 | 80 | 65 | L | DC . . 11 T3 . . | |
|
|
|
| PS6.KDB.RHA.065-HP | 63 | 45 | 80 | 65 | R | DC . . 11 T3 . . | |
|
|
|
