Feinbohrwerkzeug Multi-Head Ø3.0-320.0

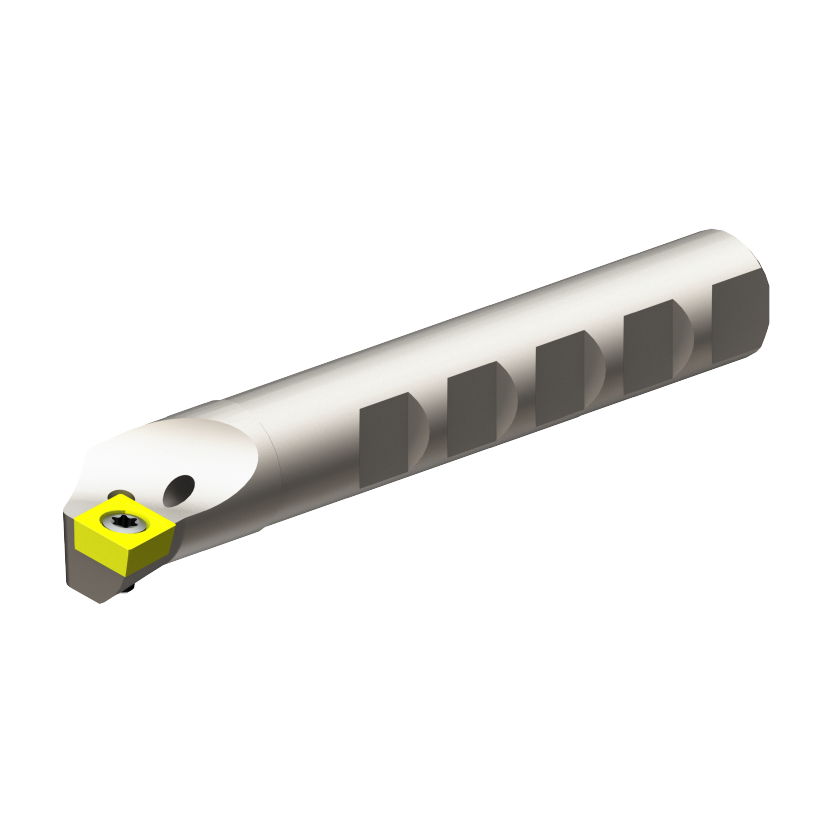

Ausdrehstähle Stahl Ø 9.75-53.1

mit Innenkühlung
werden die Ausdrehstähle zentrisch gespannt (Weldonfutter), kann mit ø A min. ausgedreht werden

Bestell-Nr.	Ø A min.	Ø A max.	L	L1	Wendeplatte	dxf	step	pdf
272.010.006	9.75	15.1	30	75	CC . . 06 02 . .
272.012.006	11.75	17.1	37	80	CC . . 06 02 . .
272.014.006	13.75	19.1	43	85	CC . . 06 02 . .
272.015.006	14.75	20.1	51	90	CC . . 06 02 . .
272.016.006	15.75	21.1	57	95	CC . . 06 02 . .
272.018.006	17.75	23.1	67	100	CC . . 06 02 . .
272.020.006	19.75	25.1	72	105	CC . . 06 02 . .
272.020.009	19.75	25.1	72	105	CC . . 09 T3 . .
272.022.009	21.75	27.1	77	110	CC . . 09 T3 . .
272.025.006	24.75	30.1	82	115	CC . . 06 02 . .
272.025.009	24.75	30.1	82	115	CC . . 09 T3 . .
272.028.009	27.75	33.1	82	115	CC . . 09 T3 . .
272.030.006	29.75	35.1	82	115	CC . . 06 02 . .
272.032.009	31.75	37.1	82	115	CC . . 09 T3 . .
272.035.006	34.75	40.1	82	115	CC . . 06 02 . .
272.035.009	34.75	40.1	82	115	CC . . 09 T3 . .
272.039.009	38.75	44.1	82	115	CC . . 09 T3 . .
272.043.009	42.75	48.1	82	115	CC . . 09 T3 . .
272.048.009	47.75	53.1	82	115	CC . . 09 T3 . .
