Außen Drehwerkzeuge

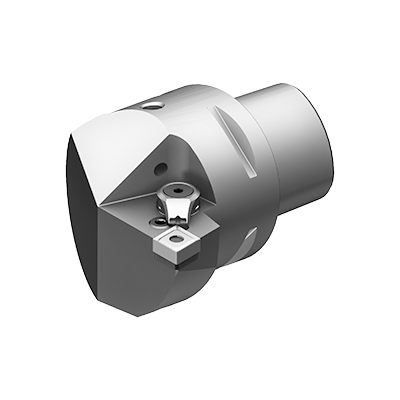

AußenbearbeitungKniehebelklemmung
PCLN L/R
- Spannsystem: Die Wendeplatte wird mittels Kniehebelspannung Typ P gespannt
- Kühlsystem: Klemmhalter mit Kniehebelspannung besitzen eine ausgerichtete Kühlmitteldüse
| Bestell-Nr. | PSC | f | D1 min. | A | rechts/links | Wendeplatte | dxf | step |  |
|
| PS4.PCD.LLA.050 | 40 | 27 | 50 | 50 | L | CN . . 12 04 . . |  |
 |
 | |
| PS4.PCD.RLA.050-HP | 40 | 27 | 50 | 50 | R | CN . . 12 04 . . | |
 |
|
 |
| PS5.PCD.LLA.060-HP | 50 | 35 | 65 | 60 | L | CN . . 12 04 . . | |
|
|
|
| PS5.PCD.RLA.060-HP | 50 | 35 | 65 | 60 | R | CN . . 12 04 . . | |
|
|
|
| PS6.PCD.LLA.065-HP | 63 | 45 | 80 | 65 | L | CN . . 12 04 . . | |
|
|
|
| PS6.PCD.RLA.065-HP | 63 | 45 | 80 | 65 | R | CN . . 12 04 . . | |
|
|
|
| PS6.PCE.LLA.065-HP | 63 | 45 | 80 | 65 | L | CN . . 16 06 . . | |
|
|
|
| PS6.PCE.RLA.065-HP | 63 | 45 | 80 | 65 | R | CN . . 16 06 . . | |
|
|
|
