Reduktionen

Bestell-Nr.	ST	D	ST1	D1	D2	L	L1	L2	dxf	step	pdf
184.025.020.036	ST2	25	ST1	20	23	36.00	25	60.5
184.032.020.040	ST3	32	ST1	20	23	40.50	28	63.5
184.032.025.034	ST3	32	ST2	25	29	34.50	20	60
184.039.020.057	ST4	39	ST1	20	23	57.50	42	77.5
184.039.025.051	ST4	39	ST2	25	29	51.50	37	77
184.039.032.047	ST4	39	ST3	32	38	47.00	35	82
184.050.020.057	ST5	50	ST1	20	23	57.50	38.5	74
184.050.025.051	ST5	50	ST2	25	29	51.50	33.5	73.5
184.050.032.047	ST5	50	ST3	32	38	47.00	30.5	77.5
184.050.039.040	ST5	50	ST4	39	48	40.00	25.5	82.5
184.064.020.066	ST6+	64	ST1	20	23	66.50	45.5	81
184.064.020.101	ST6+	64	ST1	20	23	101.50	80.5	116
184.064.020.119	ST6+	64	ST1	20	23	119.50	100.5	136
184.064.020.139	ST6+	64	ST1	20	23	139.50	120.5	156
184.064.025.060	ST6+	64	ST2	25	29	60.50	40.5	80.5
184.064.025.095	ST6+	64	ST2	25	29	95.50	75.5	115.5
184.064.025.135	ST6+	64	ST2	25	29	135.00	115	155
184.064.025.175	ST6+	64	ST2	25	29	175.00	155	195
184.064.032.056	ST6+	64	ST3	32	38	56.00	37.5	84.5
184.064.032.091	ST6+	64	ST3	32	38	91.00	72	119
184.064.032.158	ST6+	64	ST3	32	38	158.00	139	186
184.064.032.198	ST6+	64	ST3	32	38	198.00	179	226
184.064.039.049	ST6+	64	ST4	39	48	49.00	32	89
184.064.039.084	ST6+	64	ST4	39	48	84.00	66.5	123.5
184.064.039.129	ST6+	64	ST4	39	48	129.00	111.5	168.5
184.064.039.218	ST6+	64	ST4	39	48	218.00	200.5	257.5
184.064.050.039	ST6+	64	ST5	50	60	39.00	24	104
184.064.050.074	ST6+	64	ST5	50	60	74.00	58.5	138.5
184.064.050.119	ST6+	64	ST5	50	60	119.00	103.5	183.5
184.064.050.234	ST6+	64	ST5	50	60	234.00	218	298

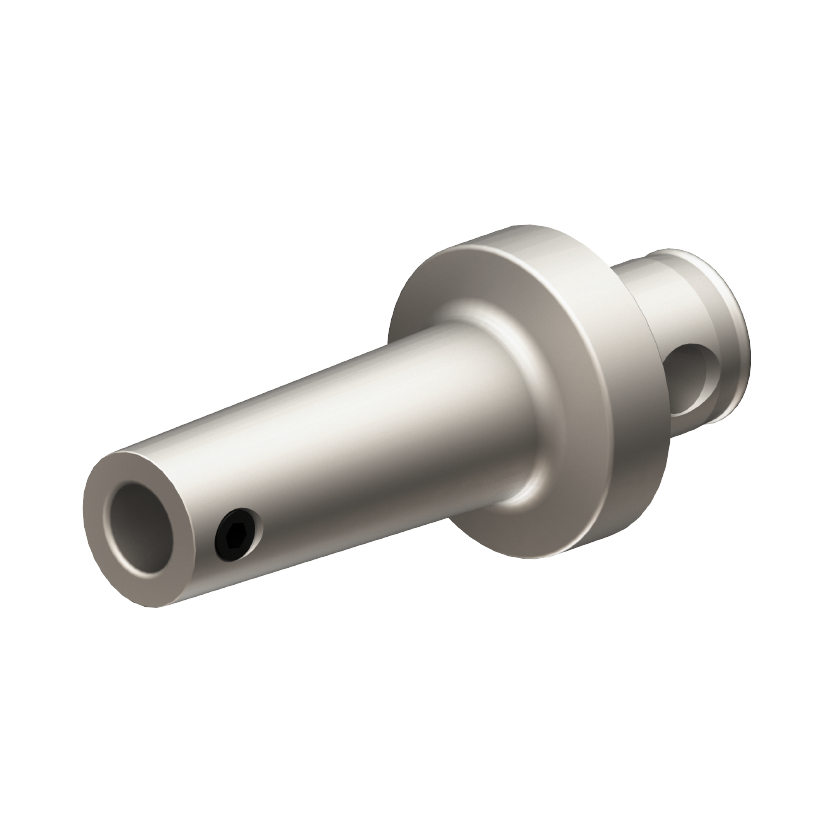

184.090.064.076	ST7+	90	ST6+	64	75	76.00	60	160
