Micro Ausdrehkopf
Ø 0.3 - 19.1
Ø 0.3 - 19.1
Ausdrehkopf
Ø 3.0 - 88.1
Ø 3.0 - 88.1
Multi-Head
Ø 3.0 - 320.1
Ø 3.0 - 320.1
Vario-Head
Ø 3.0 - 152.1
Ø 3.0 - 152.1
Feinbohrkopf
Ø 23.9 -203.1
Ø 23.9 -203.1
Feinbohrkopf
Ø 86.0 - 402.1
Ø 86.0 - 402.1
Combi-Head
Ø 29.5 - 115.5
Ø 29.5 - 115.5
Feinbohr Kurzklemmhalter
Ihr Ansprechpartner
TECHNICAL SUPPORT
Henry Toth
Application Engineer
Tel.: +41 (0) 71 634 85 10
h.toth@swisstools.org

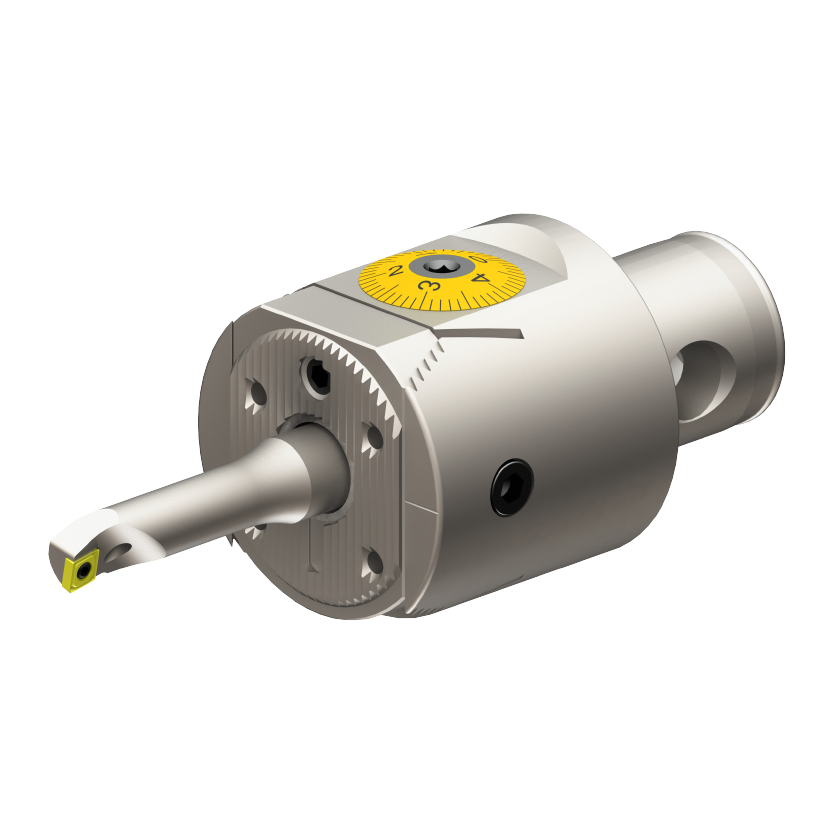

Feinbohrwerkzeug Multi-Head Ø3.0-320.0
Ausdrehkopf Multi-Head Ø3.0-320.0- für Ausdrehstähle mit Schaftdurchmesser 16mm und Feinbohrbrücken
- Durchmessereinstellung mit geringstem Umkehrspiel
- Zustellgenauigkeit von 0.01mm resp. über Nonius 0.002mm im Durchmesser
- mit Innenkühlung
- Ausdrehstähle durchschiebbar (L1)
| Bestell-Nr. | Schnittstelle | System Ø D | D1 | Ø A min.-max. | Ø A1 min.- max. | L | L1 | L2 | dxf | step |  |
|
| 261.063.095C | DIN 69893 HSK 63 A | - | 63 | 3 - 88.1 | 86 - 320 | 96 | 72.5 | 125 |  |
 |
 |
 |
| 261.412.090C | MAS BT 40 | - | 63 | 3 - 88.1 | 86 - 320 | 91 | 81 | 120 | |
|
|
 |
| 261.415.090C | DIN 69871 AD 40 | - | 63 | 3 - 88.1 | 86 - 320 | 91 | 81 | 120 | |
|
|
|
