Micro Ausdrehkopf
Ø 0.3 - 19.1
Ø 0.3 - 19.1
Ausdrehkopf
Ø 3.0 - 88.1
Ø 3.0 - 88.1
Multi-Head
Ø 3.0 - 320.1
Ø 3.0 - 320.1
Vario-Head
Ø 3.0 - 152.1
Ø 3.0 - 152.1
Feinbohrkopf
Ø 23.9 -203.1
Ø 23.9 -203.1
Feinbohrkopf
Ø 86.0 - 402.1
Ø 86.0 - 402.1
Combi-Head
Ø 29.5 - 115.5
Ø 29.5 - 115.5
Feinbohr Kurzklemmhalter
Ihr Ansprechpartner
TECHNICAL SUPPORT
Henry Toth
Application Engineer
Tel.: +41 (0) 71 634 85 10
h.toth@swisstools.org

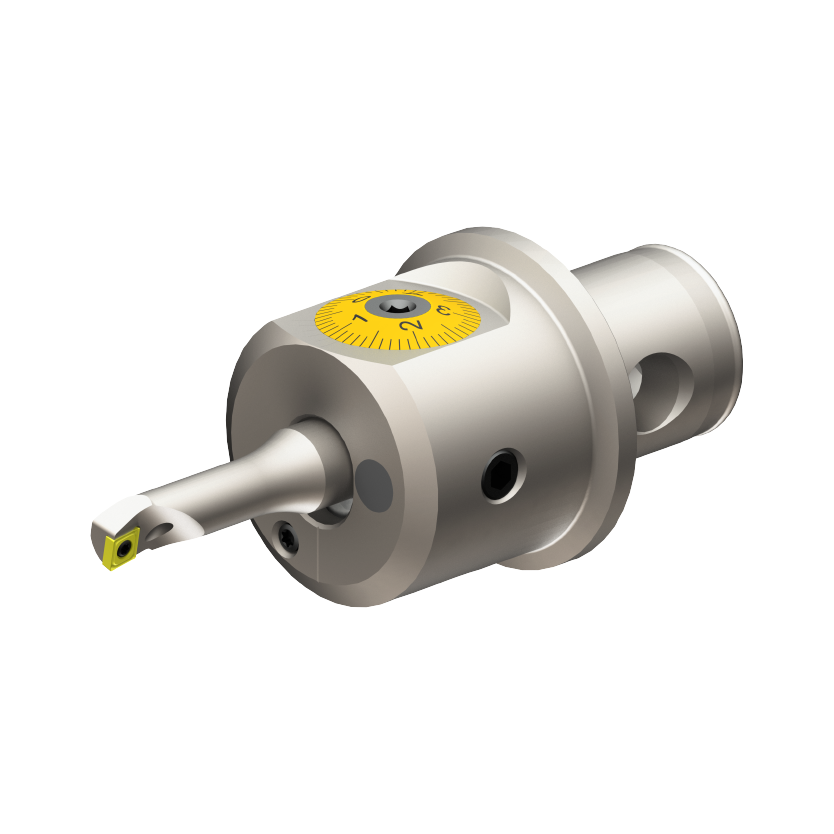

Feinbohrwerkzeuge Ø3.0-88.1
Ausdrehköpfe Ø 3.0-88.1- Durchmessereinstellung mit geringstem Umkehrspiel
- Zustellgenauigkeit von 0.01mm resp. über Nonius 0.002mm im Durchmesser
- mit Innenkühlung
- Ausdrehstähle durchschiebbar (L1)
| Bestell-Nr. | Schnittstelle | d1 | D2 | Ø A min. | Ø A max. | L | L1 | SW/AF | dxf | step |  |
|
| 260.420.045C | CAD42 | 24 | 10 | 3 | 19 | 45 | 40 | 36 |  |
 |
 |
 |
| 260.550.053C | CAD55 | 30 | 16 | 3 | 88.1 | 53 | 50 | 46 | |
|
|
|
| 269.063.095C | DIN 69893 HSK 63 A | - | 16 | 3 | 88.1 | 95 | 70 | |
|
|
 | |
| 269.412.090C | MAS BT 40 | - | 16 | 3 | 88.1 | 90 | 80 | |
|
|
| |
| 269.415.090C | DIN 69871 AD 40 | - | 16 | 3 | 88.1 | 90 | 80 | |
|
|
|
