Feinbohrwerkzeuge analog / digital Ø23.9-203.1

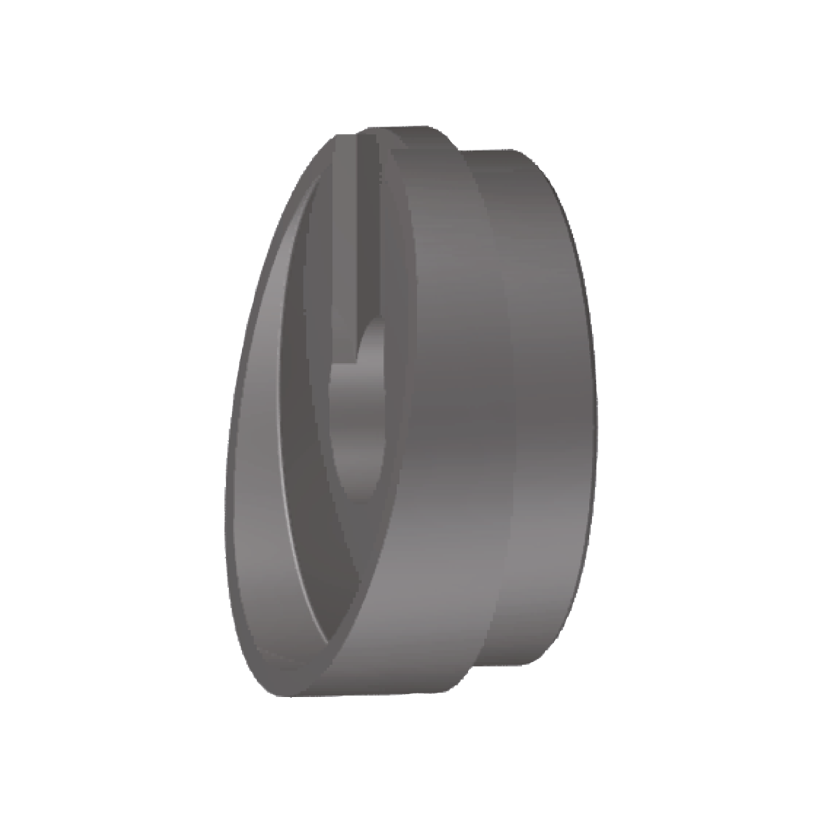

Umkehradapter für Rückwärtsbearbeitung- für die Verwendung in Feinbohrköpfen der Serie 250
- damit können die Wendeplattenhalter der Serie 254 rückwärts montiert werden
| Bestell-Nr. | Ø A min. | Ø A max. | D | L | X | Feinbohrkopf | dxf | step |  |
|
| 255.200.001C | 37 | 44 | 20 | 13 | 6.5 | 250.200.000 |  |
 |
 |
 |
| 255.200.002C | 40 | 51 | 20 | 13 | 8 | 250.200.000 | |
|
|
 |
| 255.250.001C | 44 | 53 | 25 | 17.6 | 6.5 | 250.250.000 | |
|
|
|
| 255.250.002C | 51 | 60 | 25 | 17.6 | 10 | 250.250.000 | |
|
|
|
| 255.320.001C | 53 | 64 | 32 | 31.3 | 6.5 | 250.320.000 | |
|
|
|
| 255.320.002C | 60 | 71 | 32 | 31.3 | 10 | 250.320.000 | |
|
|
|
| 255.420.001C | 64 | 80 | 42 | 49.2 | 6.5 | 250.420.000 | |
|
|
|
| 255.420.002C | 75 | 91 | 42 | 49.2 | 12 | 250.420.000 | |
|
|
|
| 255.550.000C | 136 | 173 | 94 | 46 | 10 | 250.940.000 | |
|
|
|
| 255.550.000C | 107 | 136 | 72 | 22 | 10 | 250.720.000 | |
|
|
|
| 255.550.000C | 87 | 107 | 55 | 62 | 10 | 250.550.000 | |
|
|
|
