Feinbohrwerkzeuge analog / digital Ø23.9-203.1

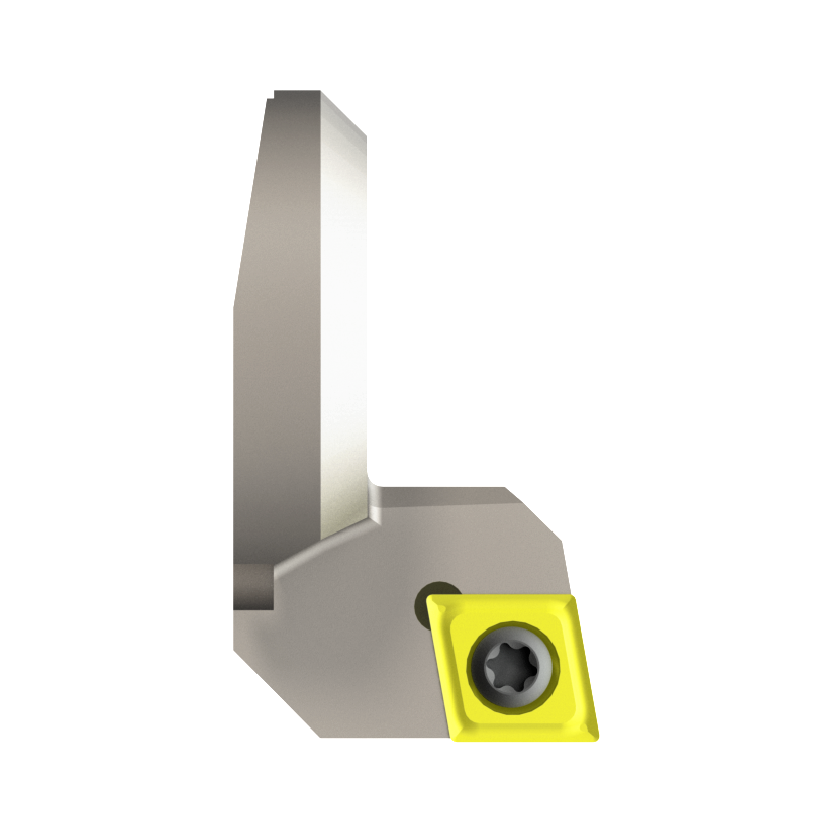

Wendeplattenhalter 90°

für die Verwendung in Feinbohrköpfen der Serie 230, 250 und 280

Bestell-Nr.	Ø A min.	Ø A max.	D	Wendeplatte	Feinbohrkopf	dxf	step	pdf
254.200.006C	23.9	31.1	11	CC . . 06 02 . .	250.200.000
254.201.006C	29.9	37.1	11	CC . . 06 02 . .	250.200.000
254.250.006C	30.9	40.1	13	CC . . 06 02 . .	250.250.000
254.251.006C	37.9	47.1	13	CC . . 06 02 . .	250.250.000
254.320.006C	39.9	51.1	17	CC . . 06 02 . .	250.320.000
254.321.006C	47.9	59.1	17	CC . . 06 02 . .	250.320.000
254.420.006C	50.9	67.1	22	CC . . 06 02 . .	250.420.000
254.421.006C	64.9	81.1	22	CC . . 06 02 . .	250.420.000
254.550.006C	115.9	153.1	30	CC . . 06 02 . .	250.940.000
254.550.006C	86.9	116.1	30	CC . . 06 02 . .	250.720.000
254.550.006C	66.9	87.1	30	CC . . 06 02 . .	250.550.000
254.550.009C	115.9	153.1	30	CC . . 09 T3 . .	250.940.000
254.550.009C	86.9	116.1	30	CC . . 09 T3 . .	250.720.000
254.550.009C	66.9	87.1	30	CC . . 09 T3 . .	250.550.000
254.551.006C	133.9	171.1	30	CC . . 06 02 . .	250.940.000
254.551.006C	104.9	134.1	30	CC . . 06 02 . .	250.720.000
254.551.006C	84.9	105.1	30	CC . . 06 02 . .	250.550.000
254.551.009C	133.9	171.1	30	CC . . 09 T3 . .	250.940.000
254.551.009C	104.9	134.1	30	CC . . 09 T3 . .	250.720.000
254.551.009C	84.9	105.1	30	CC . . 09 T3 . .	250.550.000
