Feinbohrwerkzeuge analog / digital Ø23.9-203.1

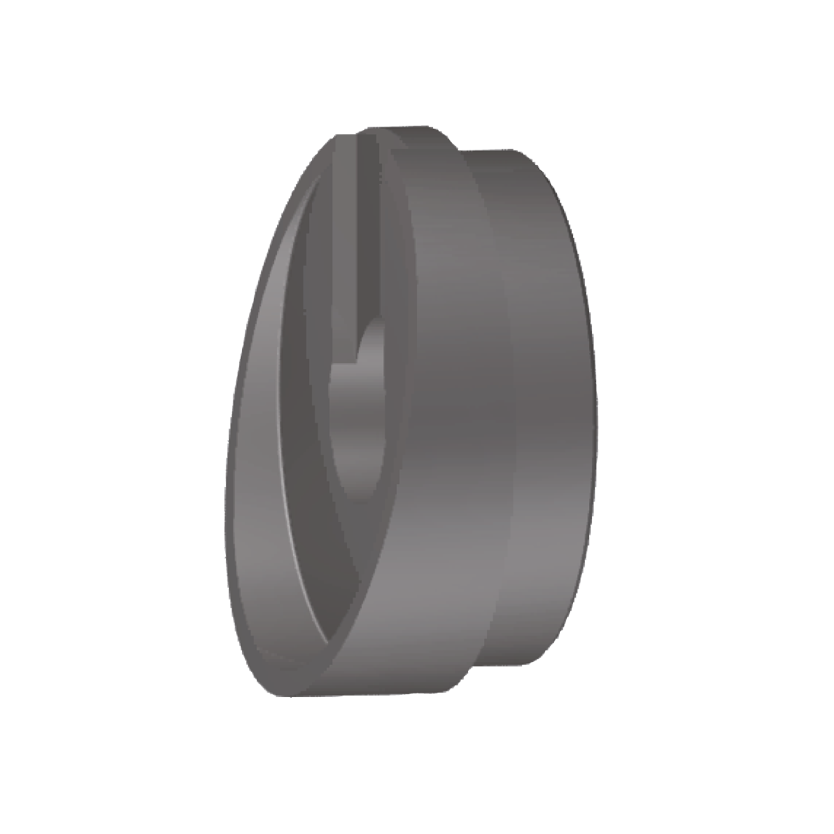

Umkehradapter für Rückwärtsbearbeitung- für die Verwendung in Feinbohrköpfen der Serie C00/C04
- damit können die Wendeplattenhalter der Serie C14 rückwärts montiert werden
| Bestell-Nr. | Ø A min. | Ø A max. | D | L | X | Feinbohrkopf | dxf | step |  |
|
| C24.011.065.008 | 37 | 44 | 20 | 8.5 | 6.5 | C04.020.024.045 |  |
 |
 |
 |
| C24.011.080.008 | 40 | 51 | 20 | 8.5 | 8 | C04.020.024.045 | |
|
|
|
| C24.013.065.007 | 44 | 53 | 25 | 7.6 | 6.5 | C04.025.031.056 | |
|
|
|
| C24.013.100.007 | 51 | 60 | 25 | 7.6 | 10 | C04.025.031.056 | |
|
|
|
| C24.017.065.013 | 53 | 64 | 32 | 13.3 | 6.5 | C04.032.040.066 | |
|
|
|
| C24.017.100.013 | 60 | 71 | 32 | 13.3 | 10 | C04.032.040.066 | |
|
|
|
| C24.022.065.016 | 64 | 80 | 42 | 16.2 | 6.5 | C04.040.051.075 | |
|
|
 |
| C24.022.120.016 | 75 | 91 | 42 | 16.2 | 12 | C04.040.051.075 | |
|
|
|
| C24.030.100.027 | 87 | 107 | 55 | 27 | 10 | C04.050.067.090 | |
|
|
|
| C24.030.100.027 | 107 | 136 | 72 | 47 | 10 | C04.063.087.110 | |
|
|
|
| C24.030.100.027 | 136 | 173 | 90 | 77 | 10 | C04.080.116.140 | |
|
|
|
