Feinbohrwerkzeuge analog / digital Ø23.9-203.1

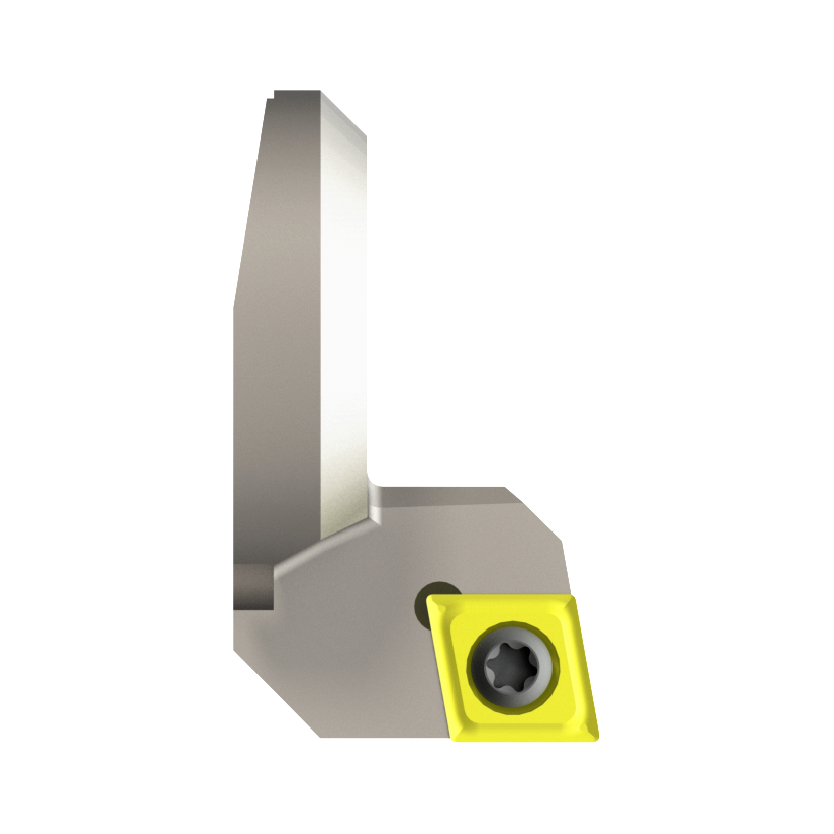

Wendeplattenhalter 90°

für die Verwendung in Feinbohrköpfen der Serie C00, C04 und C90

Bestell-Nr.	Ø A min.	Ø A max.	D	Wendeplatte	Feinbohrkopf	dxf	step	pdf
C14.011.024.006	23.9	31.1	11	CC . . 06 02 . .	C04.020.024.045
C14.011.030.006	29.9	37.1	11	CC . . 06 02 . .	C04.020.024.045
C14.013.031.006	30.9	40.1	13	CC . . 06 02 . .	C04.025.031.056
C14.013.038.006	37.9	47.1	13	CC . . 06 02 . .	C04.025.031.056
C14.017.040.006	39.9	51.1	17	CC . . 06 02 . .	C04.032.040.066
C14.017.048.006	47.9	59.1	17	CC . . 06 02 . .	C04.032.040.066
C14.022.051.006	50.9	67.1	22	CC . . 06 02 . .	C04.040.051.075
C14.022.065.006	64.9	81.1	22	CC . . 06 02 . .	C04.040.051.075
C14.030.067.006	66.9	87.1	30	CC . . 06 02 . .	C04.050.067.090
C14.030.067.006	86.9	116.1	30	CC . . 06 02 . .	C04.063.087.110
C14.030.067.006	115.9	153.1	30	CC . . 06 02 . .	C04.080.116.140
C14.030.067.009	66.9	87.1	30	CC . . 09 T3 . .	C04.050.067.090
C14.030.067.009	86.9	116.1	30	CC . . 09 T3 . .	C04.063.087.110
C14.030.067.009	115.9	153.1	30	CC . . 09 T3 . .	C04.080.116.140
C14.030.085.006	84.9	105.1	30	CC . . 06 02 . .	C04.050.067.090
C14.030.085.006	104.9	134.1	30	CC . . 06 02 . .	C04.063.087.110
C14.030.085.006	133.9	171.1	30	CC . . 06 02 . .	C04.080.116.140
C14.030.085.009	84.9	105.1	30	CC . . 09 T3 . .	C04.050.067.090
C14.030.085.009	104.9	134.1	30	CC . . 09 T3 . .	C04.063.087.110
C14.030.085.009	133.9	171.1	30	CC . . 09 T3 . .	C04.080.116.140
