Micro Ausdrehkopf
Ø 0.3 - 19.1
Ø 0.3 - 19.1
Ausdrehkopf
Ø 3.0 - 88.1
Ø 3.0 - 88.1
Multi-Head
Ø 3.0 - 320.1
Ø 3.0 - 320.1
Vario-Head
Ø 3.0 - 152.1
Ø 3.0 - 152.1
Feinbohrkopf
Ø 23.9 -203.1
Ø 23.9 -203.1
Feinbohrkopf
Ø 86.0 - 402.1
Ø 86.0 - 402.1
Combi-Head
Ø 29.5 - 115.5
Ø 29.5 - 115.5
Feinbohr Kurzklemmhalter
Ihr Ansprechpartner
TECHNICAL SUPPORT
Henry Toth
Application Engineer
Tel.: +41 (0) 71 634 85 10
h.toth@swisstools.org

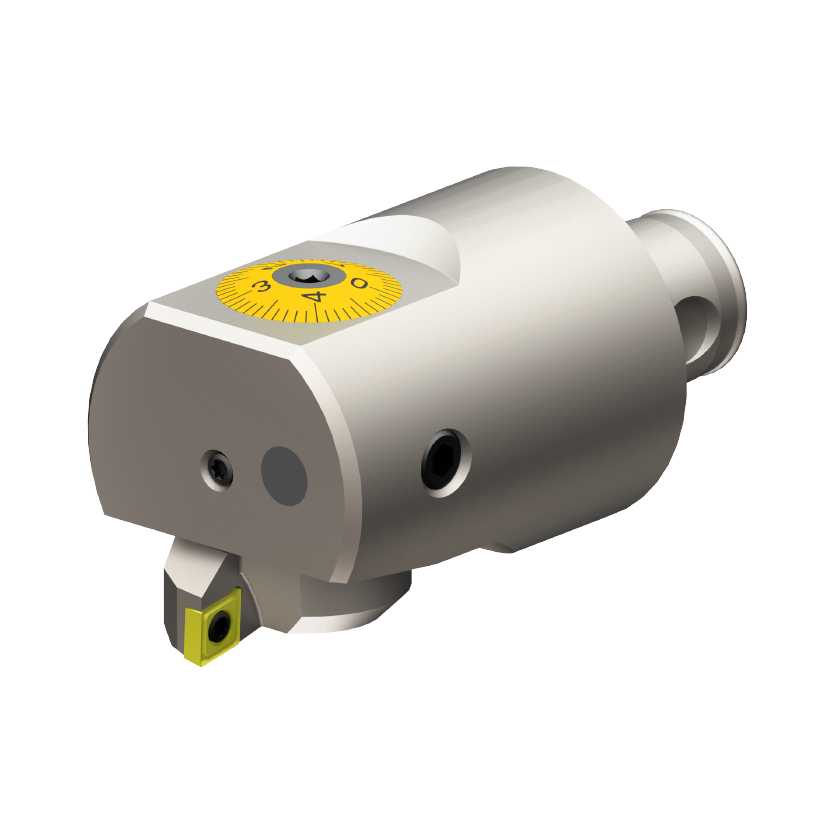

Feinbohrwerkzeuge analog / digital Ø23.9-203.1
Feinbohrköpfe Ø 23.9-203.1- Durchmessereinstellung mit geringstem Umkehrspiel
- Zustellgenauigkeit von 0.01mm resp. über Nonius 0.002mm im Durchmesser
- mit Innenkühlung
| Bestell-Nr. | Ø A min. | Ø A max. | WH | D | D1 | L | Wendeplattenhaltertyp | dxf | step |  |
|
| C04.020.024.045 | 23.9 | 31.1 | WH1 | 20 | 20 | 45 | C14/C15 |  |
 |
 |
 |
| C04.025.031.056 | 30.9 | 40.1 | WH2 | 25 | 25 | 56 | C14/C15 | |
|
|
|
| C04.032.040.066 | 39.9 | 51.1 | WH3 | 32 | 32 | 66 | C14/C15 | |
|
|
 |
| C04.040.051.075 | 50.9 | 67.1 | WH4 | 39 | 42 | 75 | C14/C15 | |
|
|
|
| C04.050.067.090 | 66.9 | 87.1 | WH5 | 50 | 55 | 90 | C14/C15 | |
|
|
|
| C04.063.087.110 | 86.9 | 116.1 | WH6 | 63 | 72 | 110 | C14/C15 | |
|
|
|
| C04.080.116.140 | 115.9 | 153.1 | WH8 | 80 | 94 | 140 | C14/C15 | |
|
|
|
