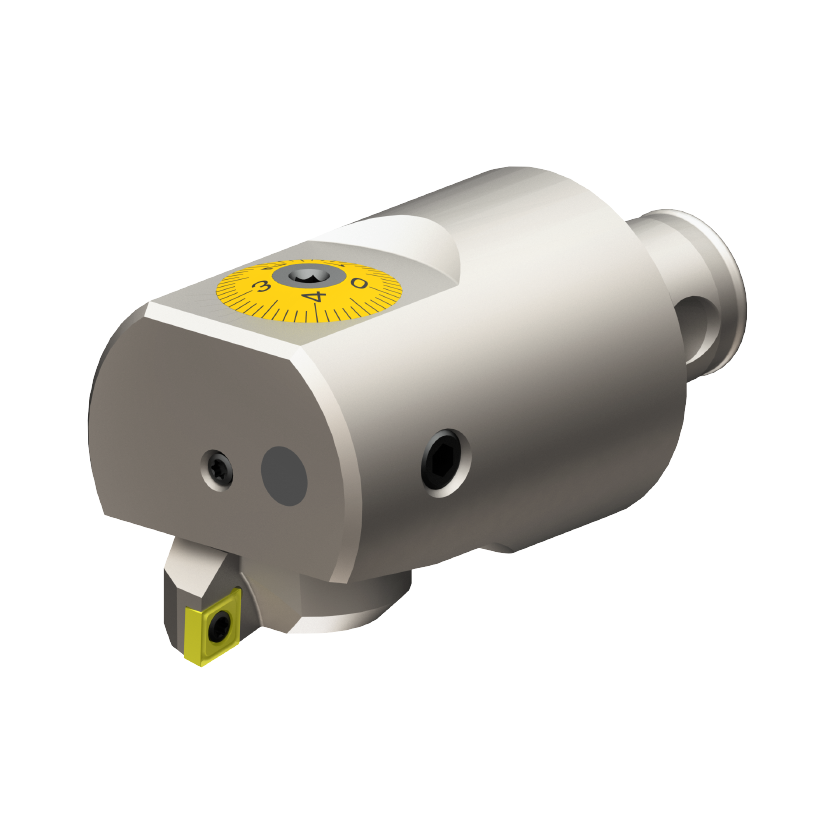

Feinbohrwerkzeuge analog / digital Ø23.9-203.1
Feinbohrköpfe Ø 23.9-203.1- Durchmessereinstellung mit geringstem Umkehrspiel
- Zustellgenauigkeit von 0.01mm resp. über Nonius 0.002mm im Durchmesser
- mit Innenkühlung
| Bestell-Nr. | Ø A min. | Ø A max. | ST | D | D1 | L | Wendeplattenhaltertyp | dxf | step |  |
|
| 304.020.024.035 | 23.9 | 31.1 | ST1 | 20 | 20 | 35.5 | 314/315 |  |
 |
 |
 |
| 304.025.031.040 | 30.9 | 40.1 | ST2 | 25 | 25 | 40 | 314/315 | |
|
|
|
| 304.032.040.047 | 39.9 | 51.1 | ST3 | 32 | 32 | 47 | 314/315 | |
|
|
|
| 304.039.051.057 | 50.9 | 67.1 | ST4 | 39 | 42 | 57 | 314/315 | |
|
|
|
| 304.050.067.080 | 66.9 | 87.1 | ST5 | 50 | 55 | 80 | 314/315 | |
|
|
|
| 304.064.087.100 | 86.9 | 116.1 | ST6+ | 64 | 72 | 100 | 314/315 | |
|
|
|
| 304.090.116.130 | 115.9 | 153.1 | ST7+ | 90 | 94 | 130 | 314/315 | |
|
|
|
