Feinbohrwerkzeuge analog / digital Ø23.9-203.1

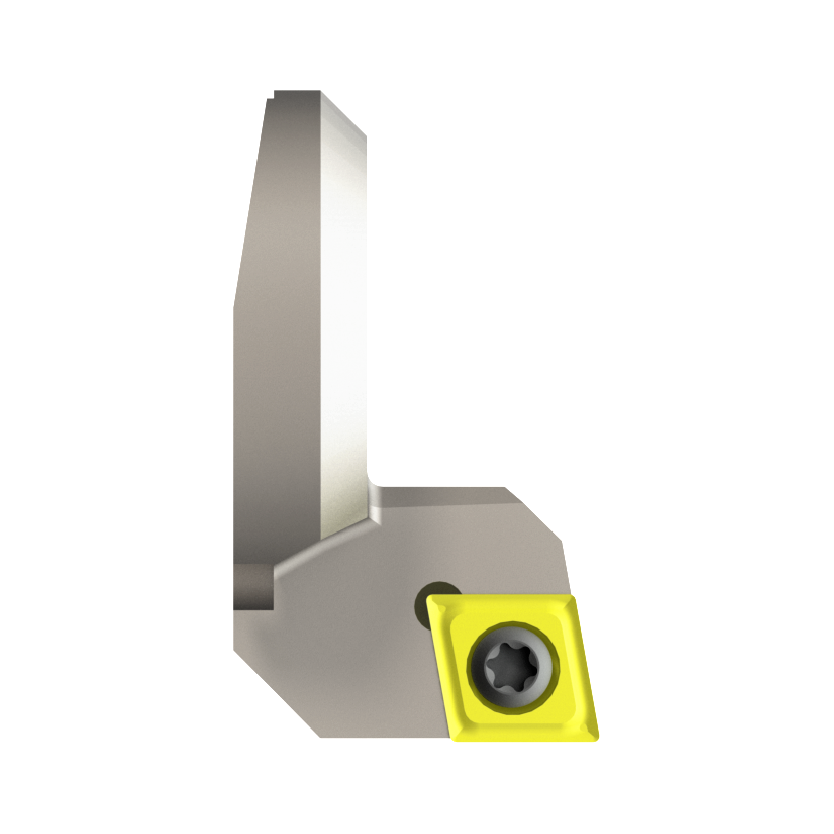

FBHS Schneidenträger 90°

für die Verwendung in Feinbohrköpfen der Serie FBHS

Bestell-Nr.	A min	A max	D	Wendeplatte	Torx	dxf	step	pdf
T14.011.024.006	23.9	31.1	11	CC . . 06 02 . .	T7
T14.011.030.006	29.9	37.1	11	CC . . 06 02 . .	T7
T14.013.031.006	30.9	40.1	13	CC . . 06 02 . .	T7
T14.013.038.006	37.9	47.1	13	CC . . 06 02 . .	T7
T14.017.040.006	39.9	51.1	17	CC . . 06 02 . .	T7
T14.017.048.006	47.9	59.1	17	CC . . 06 02 . .	T7
T14.022.051.006	50.9	67.1	22	CC . . 06 02 . .	T7
T14.022.065.006	64.9	81.1	22	CC . . 06 02 . .	T7
T14.030.067.006	115.9	153.1	30	CC . . 06 02 . .	T7
T14.030.067.006	86.9	116.1	30	CC . . 06 02 . .	T7
T14.030.067.006	66.9	87.1	30	CC . . 06 02 . .	T7
T14.030.067.009	115.9	153.1	30	CC . . 09 T3 . .	T15
T14.030.067.009	86.9	116.1	30	CC . . 09 T3 . .	T15
T14.030.067.009	66.9	87.1	30	CC . . 09 T3 . .	T15
T14.030.085.006	133.9	171.1	30	CC . . 06 02 . .	T7
T14.030.085.006	104.9	134.1	30	CC . . 06 02 . .	T7
T14.030.085.006	84.9	105.1	30	CC . . 06 02 . .	T7
T14.030.085.009	133.9	171.1	30	CC . . 09 T3 . .	T15
T14.030.085.009	104.9	134.1	30	CC . . 09 T3 . .	T15
T14.030.085.009	84.9	105.1	30	CC . . 09 T3 . .	T15
T14.726.003.009	153.9	191.1	30	CC . . 09 T3 . .	T15
