Micro Ausdrehkopf
Ø 0.3 - 19.1
Ø 0.3 - 19.1
Ausdrehkopf
Ø 3.0 - 88.1
Ø 3.0 - 88.1
Multi-Head
Ø 3.0 - 320.1
Ø 3.0 - 320.1
Vario-Head
Ø 3.0 - 152.1
Ø 3.0 - 152.1
Feinbohrkopf
Ø 23.9 -203.1
Ø 23.9 -203.1
Feinbohrkopf
Ø 86.0 - 402.1
Ø 86.0 - 402.1
Combi-Head
Ø 29.5 - 115.5
Ø 29.5 - 115.5
Feinbohr Kurzklemmhalter
Ihr Ansprechpartner
TECHNICAL SUPPORT
Henry Toth
Application Engineer
Tel.: +41 (0) 71 634 85 10
h.toth@swisstools.org
Feinbohrwerkzeuge analog / digital Ø23.9-203.1

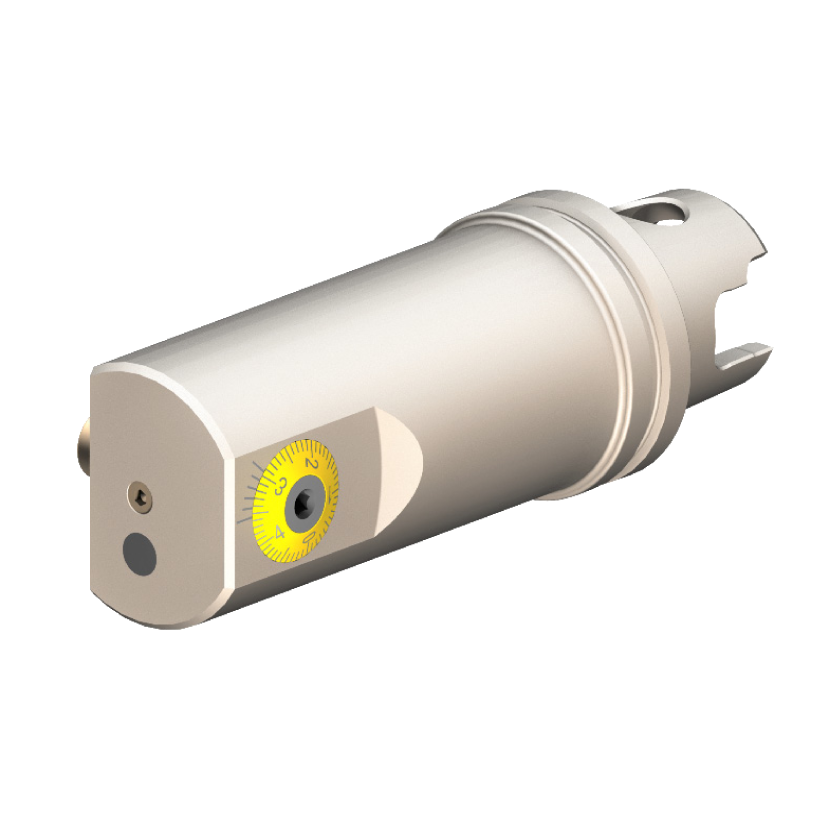

FBHS-KM Feinbohrkopf Ø 23.9-203.1- Durchmessereinstellung mit geringstem Umkehrspiel
- Zustellgenauigkeit von 0.01mm resp. über Nonius 0.002mm im Durchmesser
- mit Innenkühlung
| Bestell-Nr. | CSMS | BR1 min | BR1 max | L1 | L2 | D2 | dxf | step |  |
|
| KM3.F20.024.090 | KM32 | 23.9 | 37.1 | 90 | 76 | 22.5 |  |
 |
 |
 |
| KM3.F25.031.100 | KM32 | 30.9 | 47.1 | 100 | 86 | 29 | |
|
|
|
| KM4.F32.040.090 | KM40 | 39.9 | 59.1 | 90 | 74 | 37 | |
|
|
|
| KM5.F42.051.090 | KM50 | 50.9 | 81.1 | 90 | 70 | 47 | |
|
|
|
| KM5.F55.067.100 | KM50 | 66.9 | 105.1 | 100 | 100 | 59 | |
|
|
|
| KM5.F72.087.120 | KM50 | 86.9 | 134.1 | 120 | 120 | 72 | |
|
|
|
| KM6.F72.087.120 | KM63UT | 86.9 | 134.1 | 120 | 120 | 72 | |
|
|
|
| KM6.F94.116.150 | KM63UT | 115.9 | 203.1 | 150 | 150 | 94 | |
|
|
|
