Gewindeschneidfutter

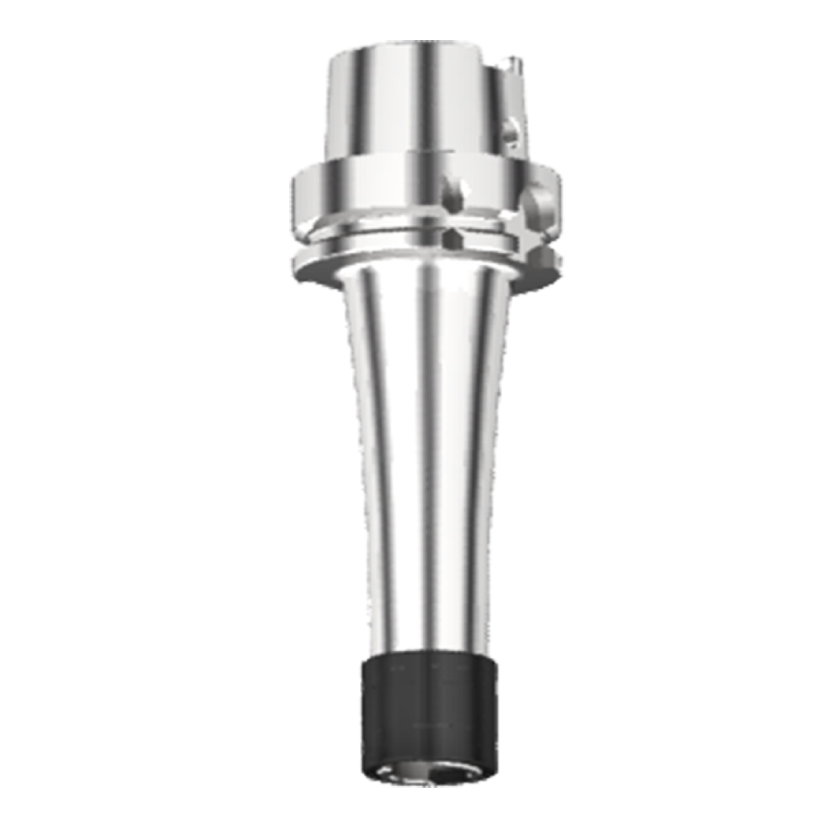

Gewindeschneidfutter Typ S HSK-A100- für Schnellwechseleinsätze «System Bilz»
- ohne Längenausgleich für Maschinen mit synchronisiertem Gewindeschneiden
- mit Innenkühlung
| Bestell-Nr. | HSK A | M | D | D1 | D2 | A | L | dxf | step |  |
|
| HA0.Go1.K01.090 | 100 | M3–M14 | 19 | 32 | 34 | 90 | 61 |  |
 |
 |
 |
| HA0.Go1.K01.160 | 100 | M3–M14 | 19 | 32 | 40 | 160 | 131 | |
|
|
|
| HA0.Go1.K01.200 | 100 | M3–M14 | 19 | 32 | 40 | 200 | 171 | |
|
|
 |
| HA0.Go2.K01.110 | 100 | M6–M24 | 31 | 50 | 52 | 110 | 81 | |
|
|
|
| HA0.Go2.K01.160 | 100 | M6–M24 | 31 | 50 | 60 | 160 | 131 | |
|
|
|
| HA0.Go2.K01.200 | 100 | M6–M24 | 31 | 50 | 60 | 200 | 171 | |
|
|
|
| HA0.Go3.K01.130 | 100 | M14–M36 | 48 | 72 | 72 | 130 | 101 | |
|
|
|
