Spannzangenfutter ER

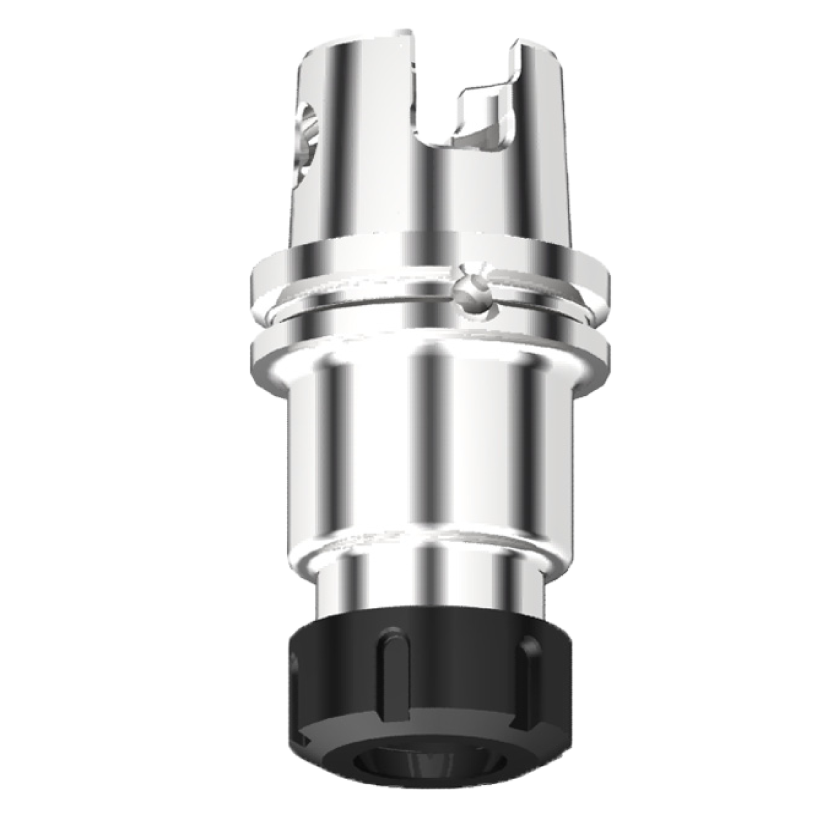

ER Spannzangenfutter KM 63 XMZ- für Spannzangen nach DIN 6499
- zur Aufnahme von Werkzeugen mit Zylinderschaft
| Bestell-Nr. | Range | D | D1 | L | L1 | J | dxf | step |  |
|
| KY6.E16.K01.060 | 0.5-10 | 28 | 28 | 60 | 42 | - |  |
 |
 |
 |
| KY6.E16.K01.120 | 0.5-10 | 28 | 28 | 120 | 102 | M10 | |
|
|
 |
| KY6.E20.K01.060 | 0.5-13 | 34 | 34 | 60 | 42 | - | |
|
|
|
| KY6.E20.K01.120 | 0.5-13 | 34 | 34 | 120 | 102 | M12 | |
|
|
|
| KY6.E25.K01.060 | 0.5-16 | 42 | 42 | 60 | 42 | - | |
|
|
|
| KY6.E25.K01.120 | 0.5-16 | 42 | 42 | 120 | 102 | M16 | |
|
|
|
| KY6.E32.K01.060 | 1-20 | 50 | 50 | 60 | 42 | - | |
|
|
|
| KY6.E32.K01.090 | 1-20 | 50 | 50 | 90 | 72 | M22x1.5 | |
|
|
|
| KY6.E32.K01.120 | 1-20 | 50 | 50 | 120 | 102 | M22x1.5 | |
|
|
|
| KY6.E40.K01.090 | 2-30 | 63 | 50 | 90 | 72 | - | |
|
|
|
| KY6.E40.K01.120 | 2-30 | 63 | 50 | 120 | 102 | M28x1.5 | |
|
|
|
