Spannzangenfutter ER

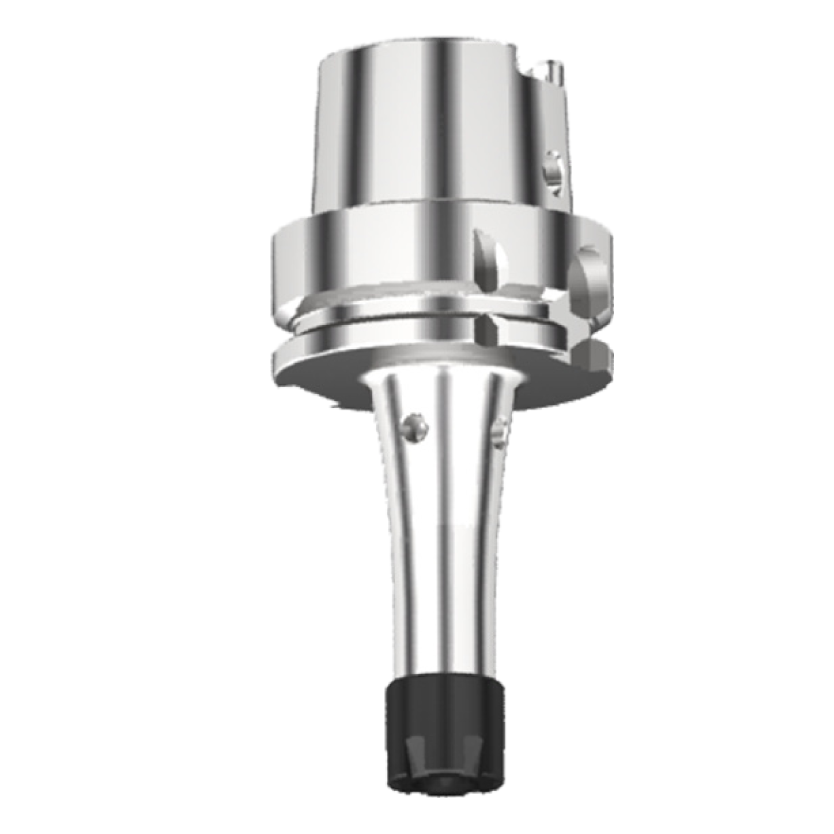

Spannzangenfutter ER Typ S HSK-A63- für Spannzangen nach DIN 6499
- zur Aufnahme von Werkzeugen mit Zylinderschaft
- axiale Längenverstellung
- Grundkörper feingewuchtet G 2.5/25000 U/min
| Bestell-Nr. | HSK A | D1 | Spannzange | Spannbereich | D2 | A | dxf | step |  |
|
| HA6.E17.K01.100 | 63 | 27 | ER 16 | 0.5–10 | 22 | 100 |  |
 |
 |
 |
| HA6.E17.K01.160 | 63 | 33 | ER 16 | 0.5–10 | 22 | 160 | |
|
|
|
| HA6.E25.K01.100 | 63 | 42 | ER 25 | 0.5–16 | 42 | 100 | |
|
|
|
| HA6.E25.K01.160 | 63 | 42 | ER 25 | 0.5–16 | 42 | 160 | |
|
|
|
| HA6.E32.K01.100 | 63 | 50 | ER 32 | 1 –20 | 50 | 100 | |
|
|
|
| HA6.E32.K01.160 | 63 | 50 | ER 32 | 1 –20 | 50 | 160 | |
|
|
|
| HA6.E40.K01.100 | 63 | 52 | ER 40 | 2 –30 | 63 | 100 | |
|
|
|
| HA6.E40.K01.160 | 63 | 52 | ER 40 | 2 –30 | 63 | 160 | |
|
|
|
