Flächenspannfutter Weldon Typ L

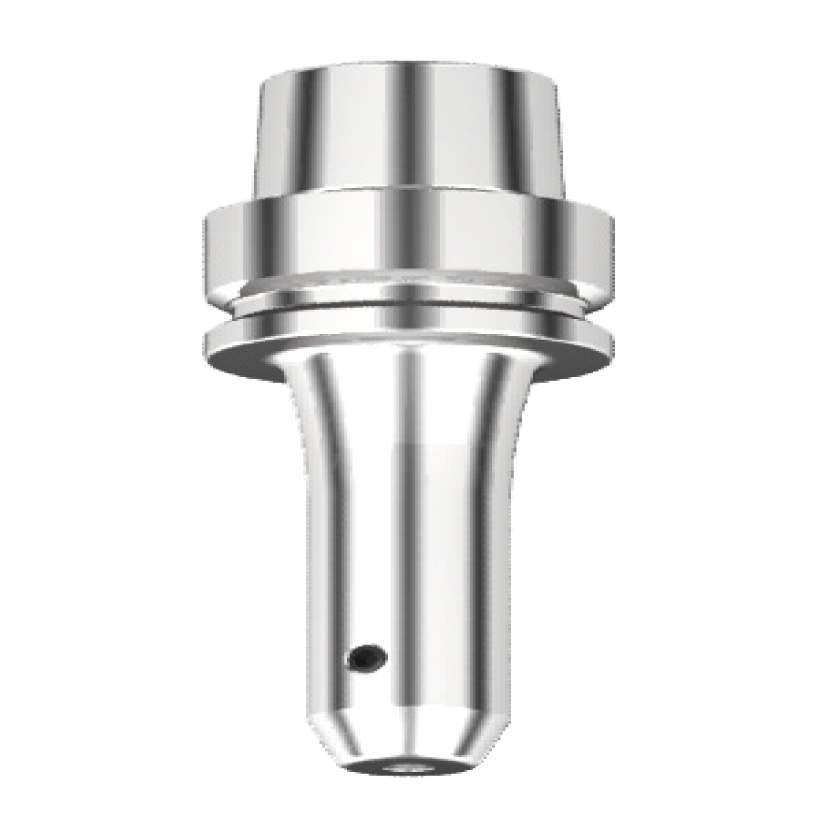

Flächenspannfutter Weldon Typ L HSK-E50- zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 B
- Aufnahme feingewuchtet G 2.5/25000 U/min
| Bestell-Nr. | HSK E | D1 | D2 | D3 | D4 | A | L | L1 | dxf | step |  |
|
| HE5.W06.K01.065 | 50 | 6 | 17 | 30 | - | 65 | 39 | 37 |  |
 |
 |
 |
| HE5.W06.K01.100 | 50 | 6 | 17 | 30 | 31 | 100 | 74 | 37 | |
|
|
 |
| HE5.W08.K01.065 | 50 | 8 | 20 | 32 | - | 65 | 39 | 37 | |
|
|
|
| HE5.W08.K01.100 | 50 | 8 | 20 | 32 | 30 | 100 | 74 | 37 | |
|
|
|
| HE5.W10.K01.065 | 50 | 10 | 25 | 35 | - | 65 | 39 | 41 | |
|
|
|
| HE5.W10.K01.100 | 50 | 10 | 25 | 35 | 38 | 100 | 74 | 41 | |
|
|
|
| HE5.W12.K01.080 | 50 | 12 | 30 | 42 | - | 80 | 54 | 46 | |
|
|
|
| HE5.W14.K01.080 | 50 | 14 | 32 | 45 | - | 80 | 54 | 46 | |
|
|
|
| HE5.W16.K01.080 | 50 | 16 | 36 | 48 | - | 80 | 54 | 49 | |
|
|
|
| HE5.W18.K01.080 | 50 | 18 | 38 | 48 | - | 80 | 54 | 49 | |
|
|
|
| HE5.W20.K01.080 | 50 | 20 | 40 | 52 | - | 80 | 54 | 51 | |
|
|
|
