Flächenspannfutter Weldon Typ L

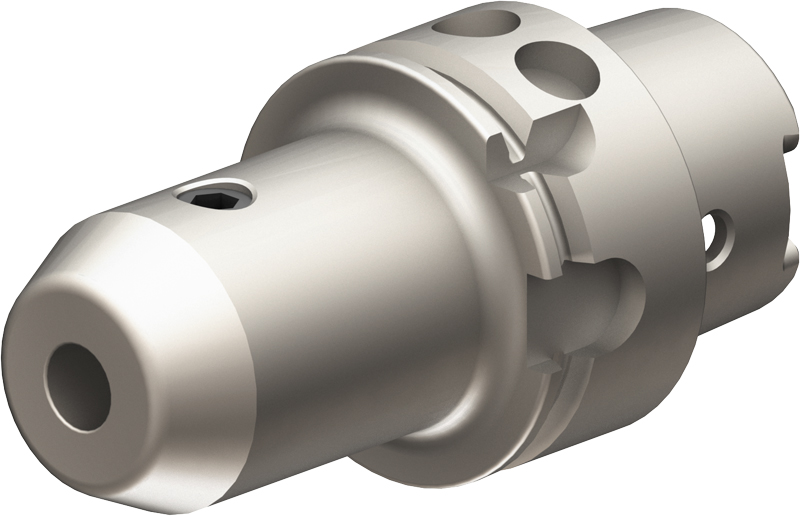

Flächenspannfutter Weldon Typ L HSK-A40- zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 B
- Aufnahme feingewuchtet G 2.5/25 000 U/min
| Bestell-Nr. | HSK A | D1 | D2 | D3 | A | L | L1 | dxf | step |  |
|
| HA4.W06.K01.060 | 40 | 6 | 17 | 25 | 60 | 40 | 37 |  |
 |
 |
 |
| HA4.W08.K01.060 | 40 | 8 | 20 | 28 | 60 | 40 | 37 | |
|
|
|
| HA4.W10.K01.060 | 40 | 10 | 25 | 35 | 60 | 40 | 41 | |
|
|
|
| HA4.W12.K01.070 | 40 | 12 | 30 | 42 | 70 | 50 | 46 | |
|
|
|
| HA4.W14.K01.075 | 40 | 14 | 32 | 45 | 75 | 55 | 46 | |
|
|
 |
| HA4.W16.K01.075 | 40 | 16 | 36 | 48 | 75 | 55 | 49 | |
|
|
|
