Schrumpffutter Typ L

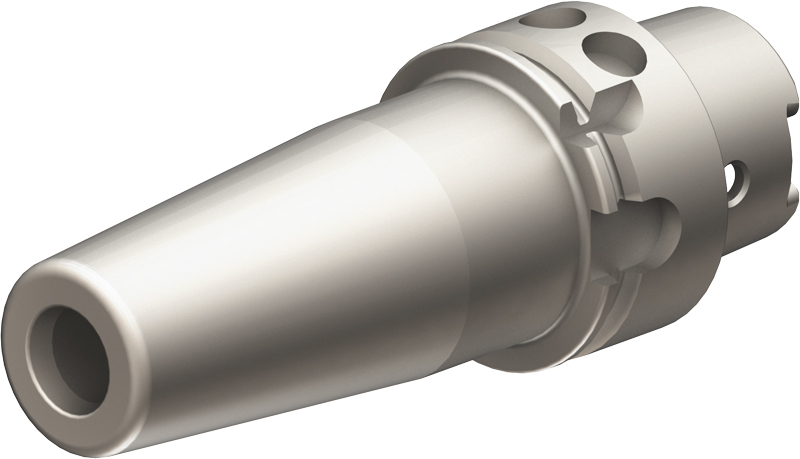

Schrumpffutter Typ L HSK-A40- Standardausführung für hohe Klemmkraft
- für HM- und HSS-Werkzeuge
- Schafttoleranz h6
- Rundlaufgenauigkeit 3 μm
- Aufnahmen feingewuchtet G 2.5/25000 U/min
- axiale Längenverstellung
| Bestell-Nr. | HSK A | D1 | D2 | D3 | A | L | L1 | dxf | step |  |
|
| HA4.S06.K01.080 | 40 | 6 | 21 | 27 | 80 | 60 | 36 |  |
 |
 |
 |
| HA4.S08.K01.080 | 40 | 8 | 21 | 27 | 80 | 60 | 36 | |
|
|
|
| HA4.S10.K01.080 | 40 | 10 | 24 | 32 | 80 | 60 | 41 | |
|
| |
| HA4.S12.K01.090 | 40 | 12 | 24 | 32 | 90 | 70 | 46 | |
|
| |
| HA4.S14.K01.090 | 40 | 14 | 27 | 34 | 90 | 70 | 46 | |
|
| |
| HA4.S16.K01.090 | 40 | 16 | 27 | 34 | 90 | 70 | 49 | |
|
|
